Väggplåt

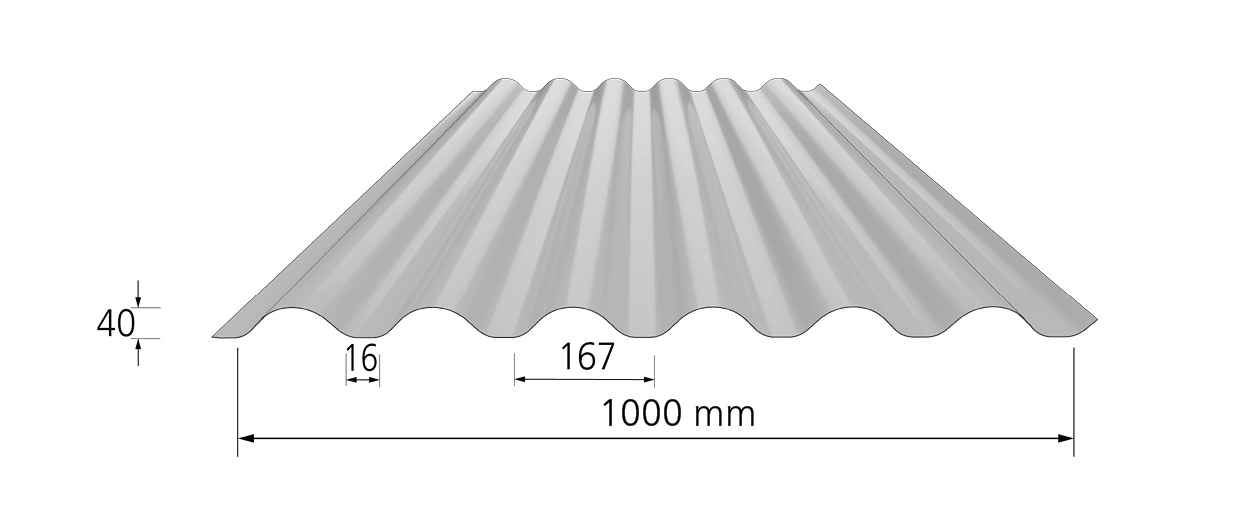

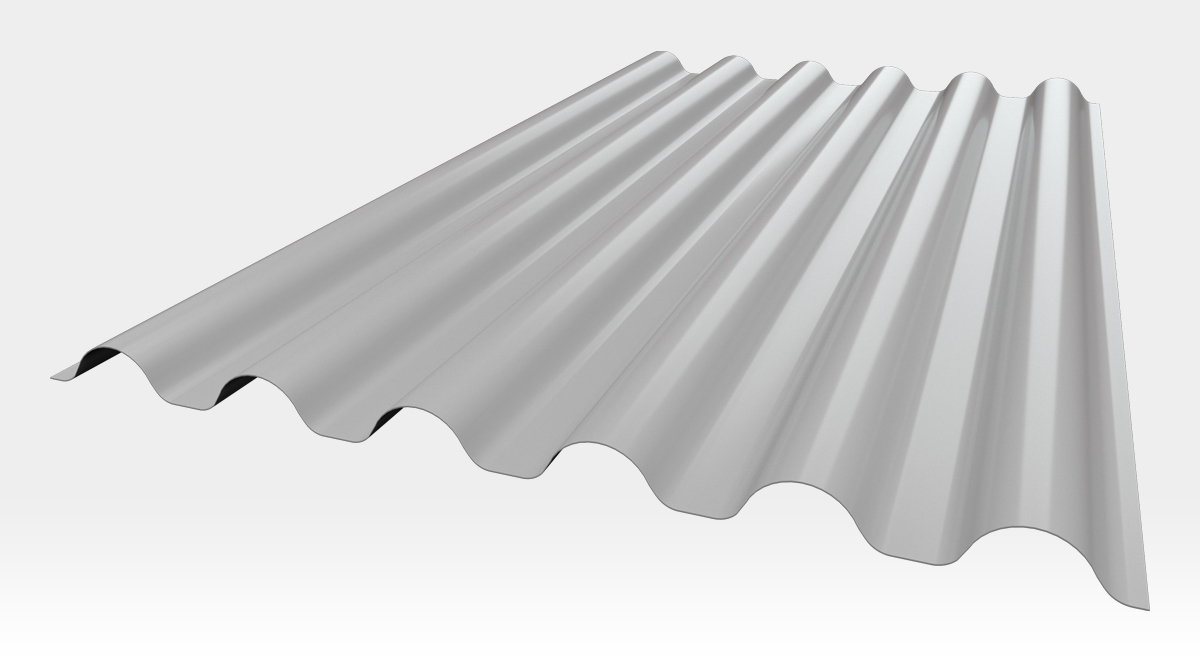

Den moderna och exklusiva väggprofilen
Används främst för väggbeklädnad av kommersiella fastigheter, men lämpar sig överallt där det finns estetiska krav på det fasadens utseende. Sinusprofilen är modern och tidlös, vilket gör den till ett tryggt och långsiktigt val. För extra exklusivt utseende och ännu bättre hållbarhet kan profilen levereras med en tålig premium metalliclack. Profilen kan monteras antingen horisontellt eller vertikalt.
Plåt med garanterat lång teknisk livslängd
Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30, P50 eller Premium Metallic. Mer information finns i produktens prestandadeklaration.
Tillgängliga tjocklekar: 0,5 mm / 0,6 mm
|
|
|
|
|
| Byggvaru- bedömningen |
SundaHus Miljödata |
Miljöbyggnad Guld | Exemplarisk nivå |
Standard
Vit 9106
Silver 9006
Mörkgrå 0087

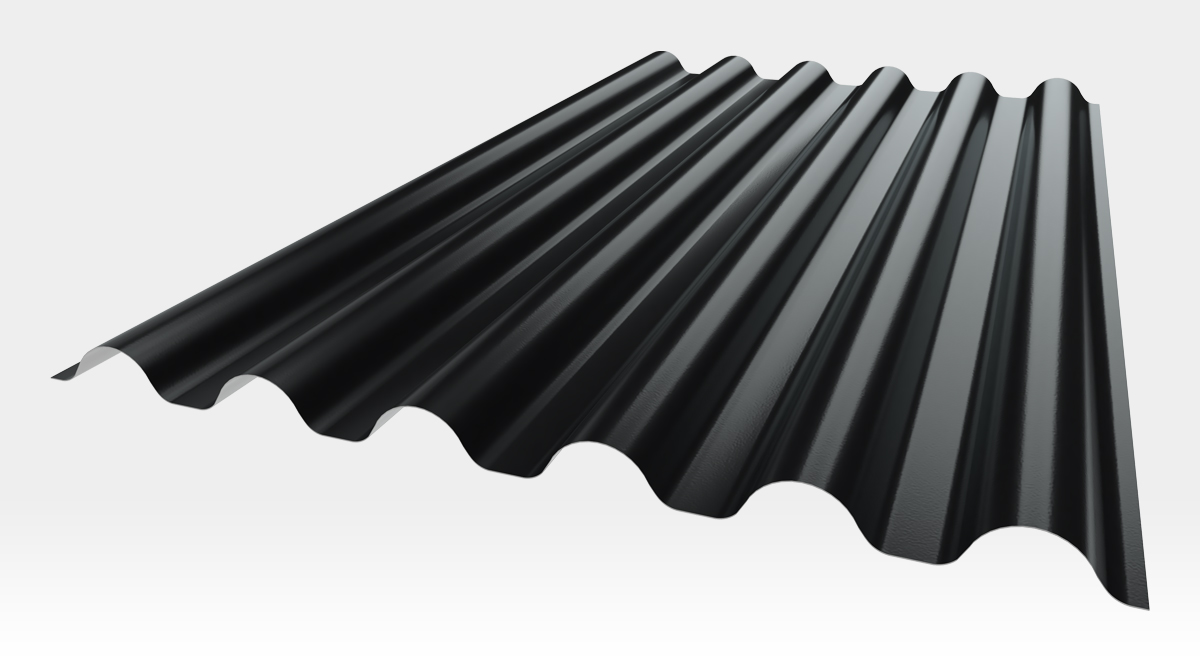

Svart 9005
Beige 1015
Klarblå 5010
Tegelröd 8004
Mörkröd 3009
Premium
New York Silver
Dubai white
Moscow grey
New York black
Moscow red
Dubai blue
Tokyo violet
| Nominell tjocklek (tnom) | 0.5 | 0.6 | ||
| Tjocklek vid beräkning | tber | mm | 0.441 | 0.538 |
| Massa | m | kg/m2 | 4.7 | 5.5 |
| Sträckgräns | fty | N/mm2 | 250 | 250 |
| Höjd | mm | 40 | 40 | |
| Täckbredd | mm | 1000 | 1000 | |
| Min. längd | mm | 500 | 500 | |
| Max. längd | mm | 10000 | 10000 | |
| Dimensioneringsvärden enligt Eurocode | 0.5 | 0.6 | ||
| Upplagsreaktion vid ändupplag | Rd | kN/m | 1.57 | 2.53 |
| Upplagsreaktion vid 50 mm upplagsbredd | Rd | kN/m | 5.37 | 8.49 |
| Upplagsreaktion vid 100 mm upplagsbredd | Rd | kN/m | 7.04 | 11.07 |
| Skjuvbucklingskapacitet, fläns | Vf | kN/m | 63.7 | 77.7 |
| Skjuvbucklingskapacitet, liv | Vw | kN/m | 31.0 | 56.2 |
| Skjuvbucklingskapacitet, globalt | L2Vgd | kN/m | 59.0 | 77.7 |
| Moment, positiv tryckpåverkan | Md | kNm/m | 1.033 | 1.378 |
| Tröghetsmoment positiv tryckpåverkan | Idef | mm4/mm | 94.1 | 121.7 |
| Moment, negativ tryckpåverkan | Md | kNm/m | 1.174 | 1.519 |
| Tröghetsmoment negativ tryckpåverkan | Idef | mm4/mm | 100,6 | 127.5 |
-

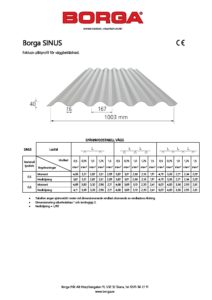

Spännviddstabell väggprofiler
-
Infästningsinstruktion
-
Prestandadeklaration väggplåt och beslag
-
Byggvarudeklaratrion väggplåt pch beslag

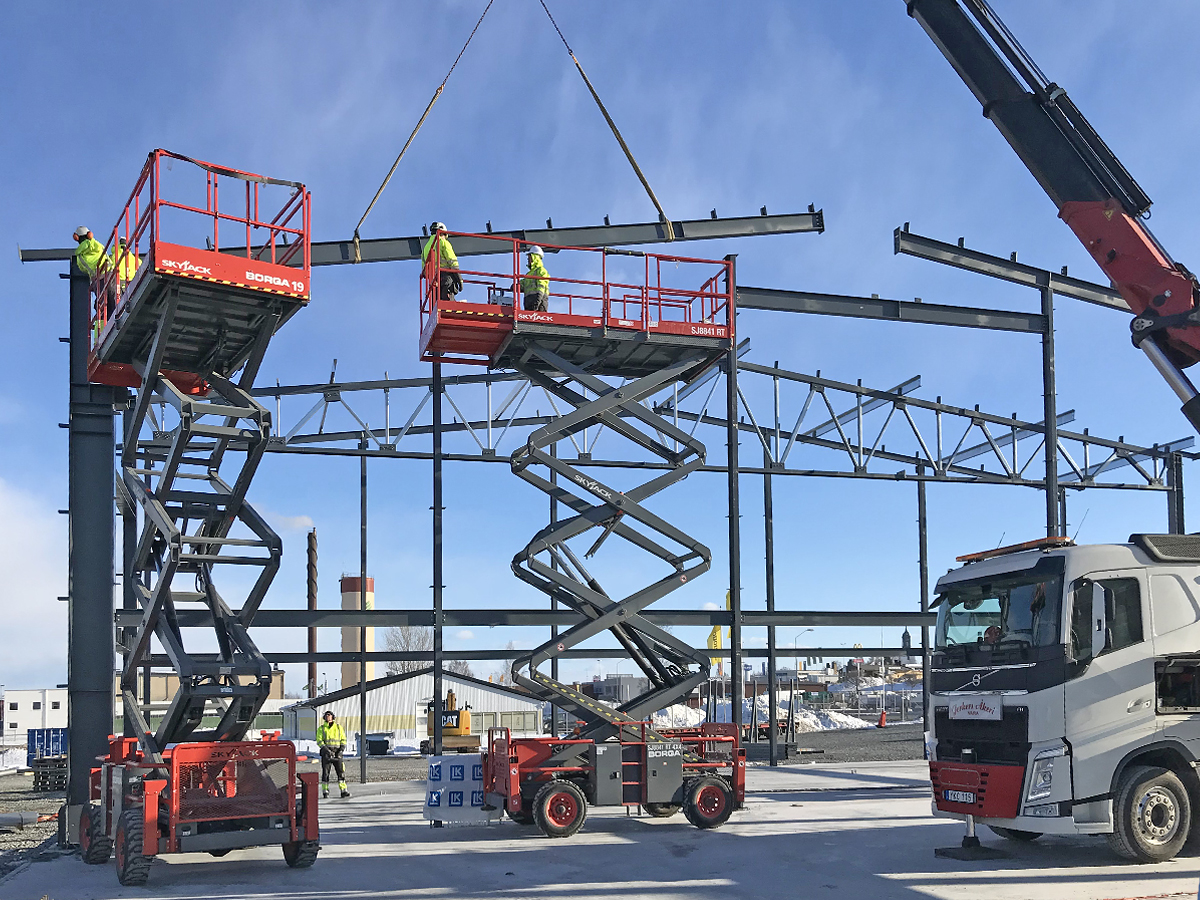

Referenser, Sinus 40
Garage och Kontor, Skara
Produktion och kontor, Hedemora
