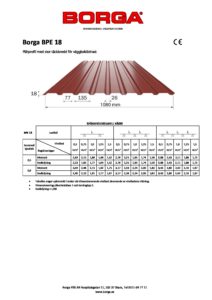

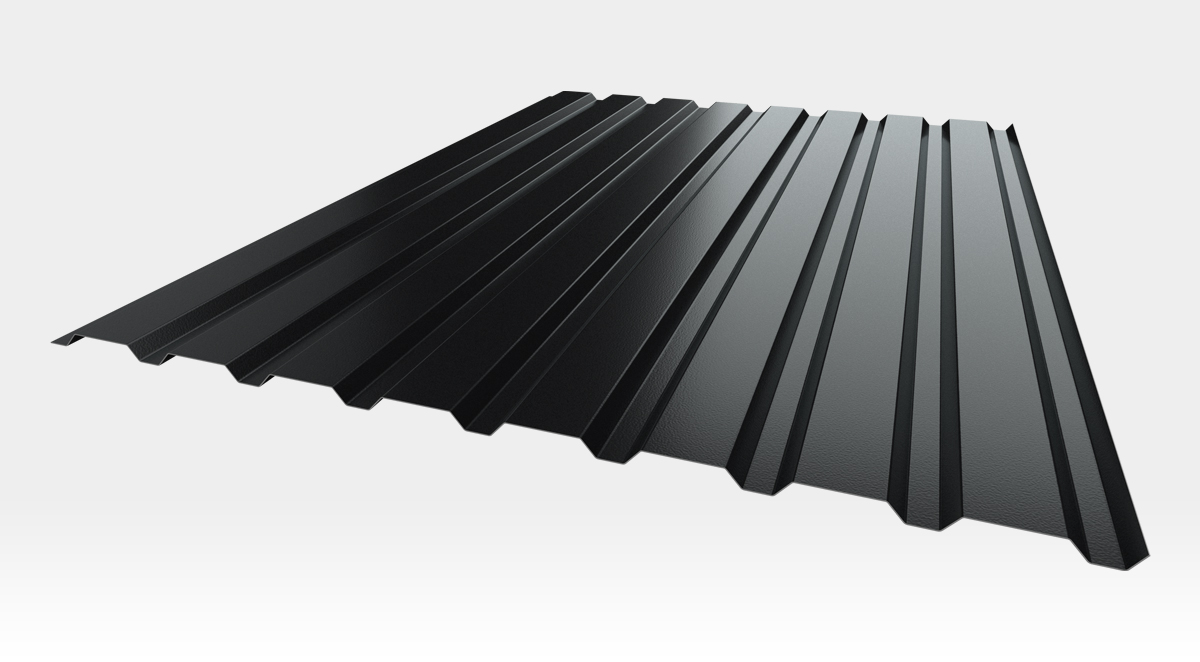

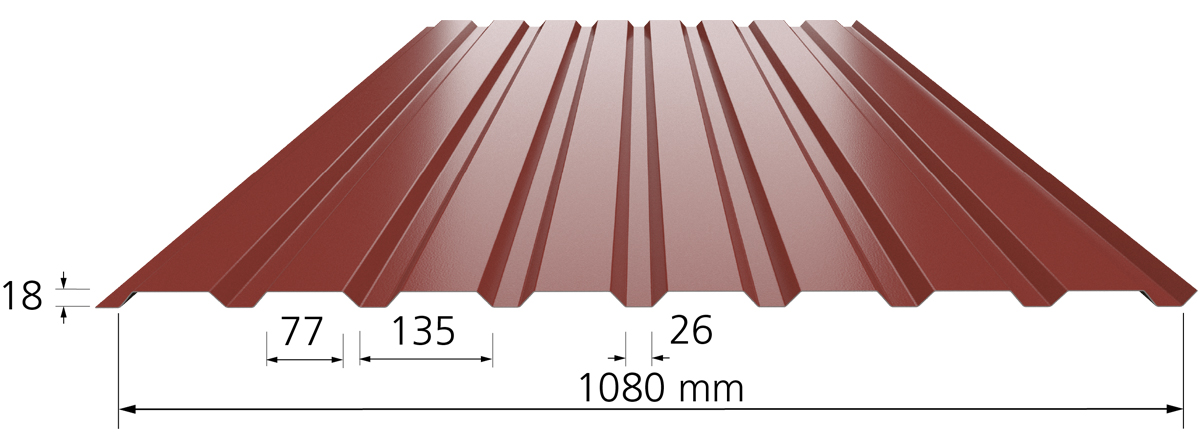

Få en kostnadsfri offert! BPE 18 Väggplåt Vår storsäljande klassiker med träpanelprofil Borga BPE 18 används för väggbeklädnad av olika sorters byggnader. Profilens optimala täckbredd gör den till en av våra mest ekonomiska lösningar. Den asymmetriska formen med breda övre profiltoppar och smala dalar ger fasaden ett tidlöst, klassiskt utseende. Profilen kan monteras antingen horisontellt eller vertikalt och lämpar sig väl för både små och stora ytor. Plåt med garanterat lång teknisk livslängd Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50. Mer information finns i produktens prestandadeklaration. Tillgängliga tjocklekar: 0,5 mm / 0,6 mm Produktdata Nominell tjocklek (tnom) 0.5 0.6 Tjocklek vid beräkning tber mm 0.441 0.538 Massa m kg/m2 4.3 5.1 Sträckgräns fty N/mm2 250 250 Höjd mm 18 18 Täckbredd mm 1080 1080 Min. längd mm 500 500 Max. längd mm 9000 10000 Dimensioneringsvärden enligt Eurocode 0.5 0.6 Upplagsreaktion vid ändupplag Rd kN/m 3.45 5.06 Upplagsreaktion vid 50 mm upplagsbredd Rd kN/m 11.80 16.98 Upplagsreaktion vid 100 mm upplagsbredd Rd kN/m 15.50 22.12 Skjuvbucklingskapacitet, fläns Vf kN/m 15.9 28.8 Skjuvbucklingskapacitet, liv Vw kN/m 63.7 77.7 Skjuvbucklingskapacitet, globalt L2Vgd kN/m 19.7 26.6 Moment, positiv tryckpåverkan Md kNm/m 0.434 0.578 Tröghetsmoment positiv tryckpåverkan Idef mm4/mm 16.1 21.0 Moment, negativ tryckpåverkan Md kNm/m 0.478 0.630 Tröghetsmoment negativ tryckpåverkan Idef mm4/mm 23.4 30.4 Mekaniskt motstånd (spännvidd vid punktlast om 1,2 kN) P mm Miljöprestanda Byggvaru- bedömningen SundaHus Miljödata Miljöbyggnad Guld Exemplarisk nivå Kulörer Standard Vit 9106 Ljusgrå 7035 Silver 9006 Mörkgrå 0087 Svart 9005 Beige 1015 Gul 0453 Ljusgrön 6011 Grön 0510 Ljusblå 5015 Klarblå 5005 Tegelröd 8004 Röd 0302 Mörkröd 3009 Brun 8017 Premium New York Silver Dubai white Moscow grey New York black Moscow red Dubai blue Tokyo violet Relaterade dokument Spännviddstabell väggprofiler Infästningsinstruktion Prestandadeklarationer tak- och väggplåt Byggvarudeklaration väggplåt och beslag Referenser, BPE 18 Verkstad med maskinhall, Götene Maskinhall, Borgholm Lager, Lidköping Oscar Koskenranta Säljare byggtillbehör, plåt, fönster 0511-79 18 22 [email protected] Önskas materialoffert, med eller utan arbete? Svara på några korta frågor om ditt behov så kontaktar vi dig så snart vi kan. Skicka förfrågan!
