  • Plåtprofil - BPD18 | Borga

BPD 18

Takplåt och väggplåt

Klassisk profil med stor täckbredd för tak och väggar

Används för stora takytor på industrier och lantbruksbyggnader, men kan även användas som väggbeklädnad. Borga BPD 18 har ett klassiskt utseende och en mycket stor täckbredd, vilket gör den till ett ekonomiskt alternativ till traditionella 20 mm-profiler. Den asymmetriska profilen med smala övre profiltoppar och breda bottnar ger taket ett tidlöst uttryck. Profilen har ett spår längs ena kanten som förhindrar regnvatten att tränga in genom sidoöverlappen.

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50.

Tillgängliga tjocklekar: 0,5 mm / 0,6 mm

Takberäknare - Räkna på ditt tak!Räkna på ditt takbyte i vår takberäknare

Prisuppgift direkt på skärmen. Snabbt, smidigt och enkelt!

Kostnadsfritt och användarvänligt takberäkningsprogram för uträkning av hur mycket material som behövs för ditt tak.

Priset är inkluderar takplåt, nockplåt, tätningsband, vindskivebeslag, fotplåt och skruv.

Räkna på ditt tak!

Färger

Standard

Vit 9106

Ljusgrå 7035

Silver 9006

Mörkgrå 0087

Svart 9005

Beige 1015

Gul 0453

Ljusgrön 6011

Grön 0510

Ljusblå 5015

Klarblå 5010

Tegelröd 8004

Röd 0302

Mörkröd 3009

Brun 8017

Premium

New York Silver

Dubai white

Moscow grey

New York black

Moscow red

Dubai blue

Tokyo violet

Profildata

Plåtprofil - BPD18 | Borga



Nominell tjocklek tnom mm 0.5 0.6
Tjocklek vid beräkning tber mm 0.441 0.538
Massa m kg/m2 4.3 5.1
Sträckgräns fty N/mm2 250 250
Höjd mm 18 18
Täckbredd mm 1080 1080
Min. längd mm 500 500
Max.längd mm 9000 10000



Dimensioneringsvärden enligt Eurocode
Upplagsreaktion vid ändupplag Rd kN/m 3.45 5.06
Upplagsreaktion vid 50 mm upplagsbredd Rd kN/m 11.80 16.98
Upplagsreaktion vid 100 mm upplagsbredd Rd kN/m 15.50 22.12
Skjuvbucklingskapacitet, fläns Vf kN/m 15.9 28.8
Skjuvbucklingskapacitet, liv Vw kN/m 63.7 77.7
Skjuvbucklingskapacitet, globalt L2Vgd kN/m 19.7 26.6
Moment, positiv tryckpåverkan Md kNm/m 0.478 0.630
Tröghetsmoment positiv tryckpåverkan Idef mm4/mm 23.4 30.4
Moment, negativ tryckpåverkan Md kNm/m 0.434 0.578
Tröghetsmoment negativ tryckpåverkan Idef mm4/mm 16.1 21.0
Mekaniskt motstånd (spännvidd vid punktlast om 1,2 kN P mm 1000 1200



Gåbarhet (c:c) beräknad vid en personvikt om 100 kg (m) 0,50 0,60
2-fack, taklutning <14°, infäst 0.44 0.54
>2-fack, taklutning <14°, infäst 0.53 0.64
2-fack, taklutning <14°, ej infäst 0.36 0.44
Relaterade dokument
  • Spännviddstabell
  • Monteringsanvisning
  • Prestandadeklaration takplåt
  • Prestandadeklaration väggplåt och beslag
  • Byggvarudeklaration takplåt
  • Byggvarudeklaration väggplåt och beslag

Referenser, BPD 18

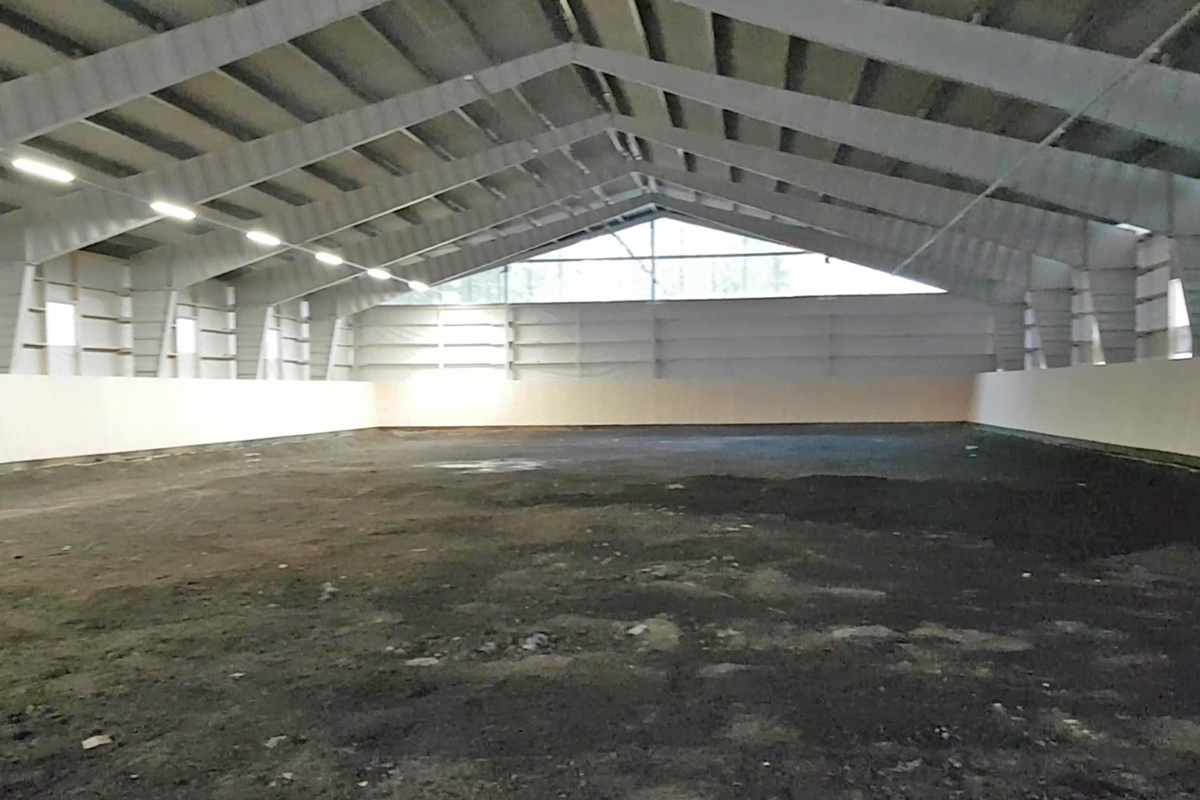

Ridhus, Nyköping
