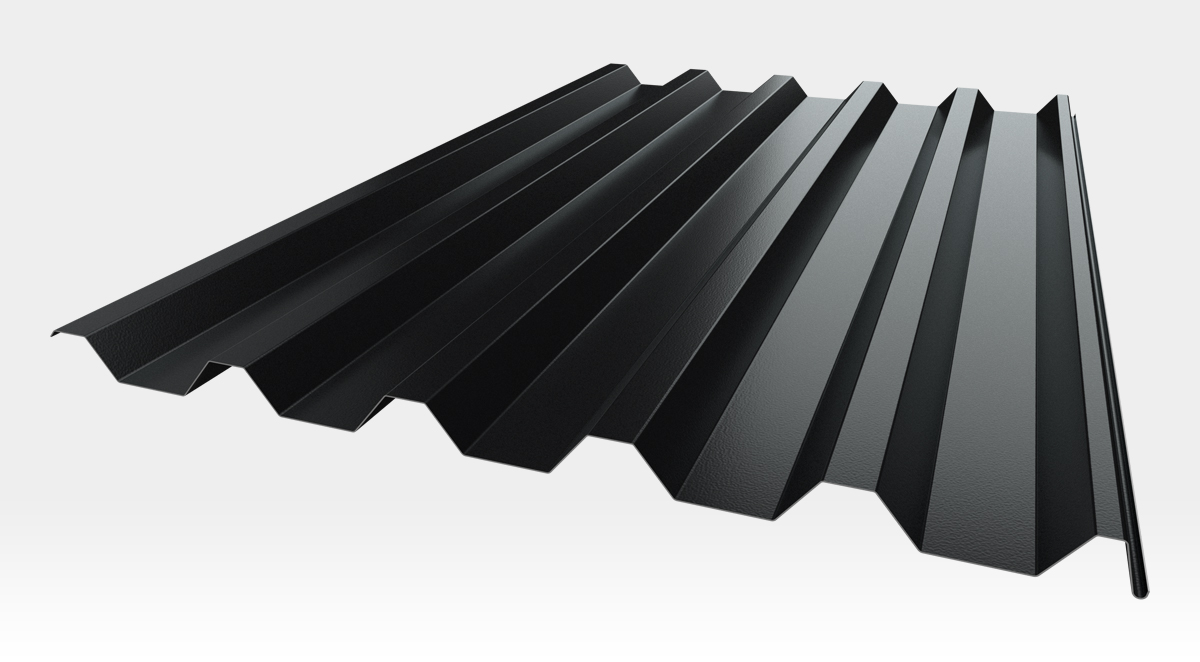

TR 45

Takplåt

En stark takplåt som tillåter stora regelavstånd.

Borga TR 45 används vanligen för tak på industriella och kommersiella stålhallar, och kombinerar god täckbredd med mycket hög bärighet. Profilens höjd gör den särskilt lämpad för snörika platser eller när en hög vattenavledningskapacitet önskas. Denna profil är också utmärkt som väggbeklädnad på större industribyggnader. Profilen har ett spår längs ena kanten som förhindrar regnvatten att tränga in genom sidoöverlappen.

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50.

Tillgängliga tjocklekar: 0,5 mm / 0,6 mm / 0,7 mm

För att förhindra att kondensdroppar bildas under taket i oisolerade byggnader, rekommenderas kondensskyddsmembranet Borga DropStop till plåtens undersida.

Färger

Vit 9106

Ljusgrå 7035

Silver 9006

Mörkgrå 0087

Svart 9005

Beige 1015

Gul 0453

Ljusgrön 6011

Grön 0510

Ljusblå 5015

Klarblå 5010

Tegelröd 8004

Röd 0302

Mörkröd 3009

Brun 8017

Alu Zink

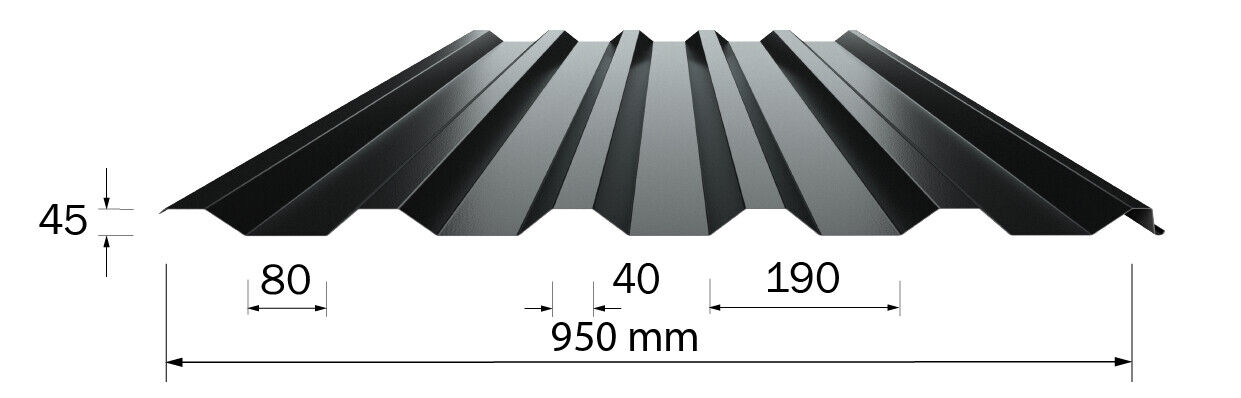

Profildata

Nominell tjocklek tnom mm 0.5 0.6
Tjocklek vid beräkning tber mm 0.441 0.538
Massa m kg/m2 4.9 5.8
Sträckgräns fty N/mm2 250 250
Höjd mm 43 43
Täckbredd mm 950 950
Min. längd mm 500 500
Max. längd mm 12000 12000



Dimensioneringsvärden enligt Eurocode
Nominell tjocklek tnom mm 0.50 0.60
Tjocklek vid beräkning tber mm 0.441 0.538
Massa m kg/m2 4.9 5.8
Sträckgräns fty N/mm2 250 250
Upplagsreaktion vid ändupplag Rd kN/m 2.48 3.63
Upplagsreaktion vid 50 mm upplagsbredd Rd kN/m 8.47 12.20
Upplagsreaktion vid 100 mm upplagsbredd Rd kN/m 11.11 15.89
Skjuvbucklingskapacitet, fläns Vf kN/m 15 27.2
Skjuvbucklingskapacitet, liv Vw kN/m 32.9 59.8
Skjuvbucklingskapacitet, globalt L2Vgd kN/m 63.7 77.7
Moment, positiv tryckpåverkan Md kNm/m 1.130 1.592
Tröghetsmoment positiv tryckpåverkan Idef mm4/mm 126.7 169.8
Moment, negativ tryckpåverkan Md kNm/m 1.043 1.442
Tröghetsmoment negativ tryckpåverkan Idef mm4/mm 101.1 133.1

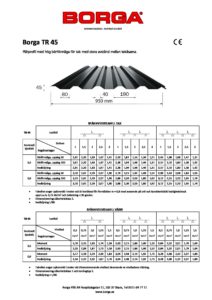

Mekaniskt motstånd (spännvidd vid punktlast om 1,2 kN) P mm 1000 1200



Gåbarhet (c:c) beräknad vid en personvikt om 100 kg (m) 0,5 0,6
2-fack, taklutning <14°, infäst 1.18 1.61
>2-fack, taklutning <14°, infäst 1.40 1.91
2-fack, taklutning <14°, ej infäst 0.96 1.31
