Super 40

Takplåt

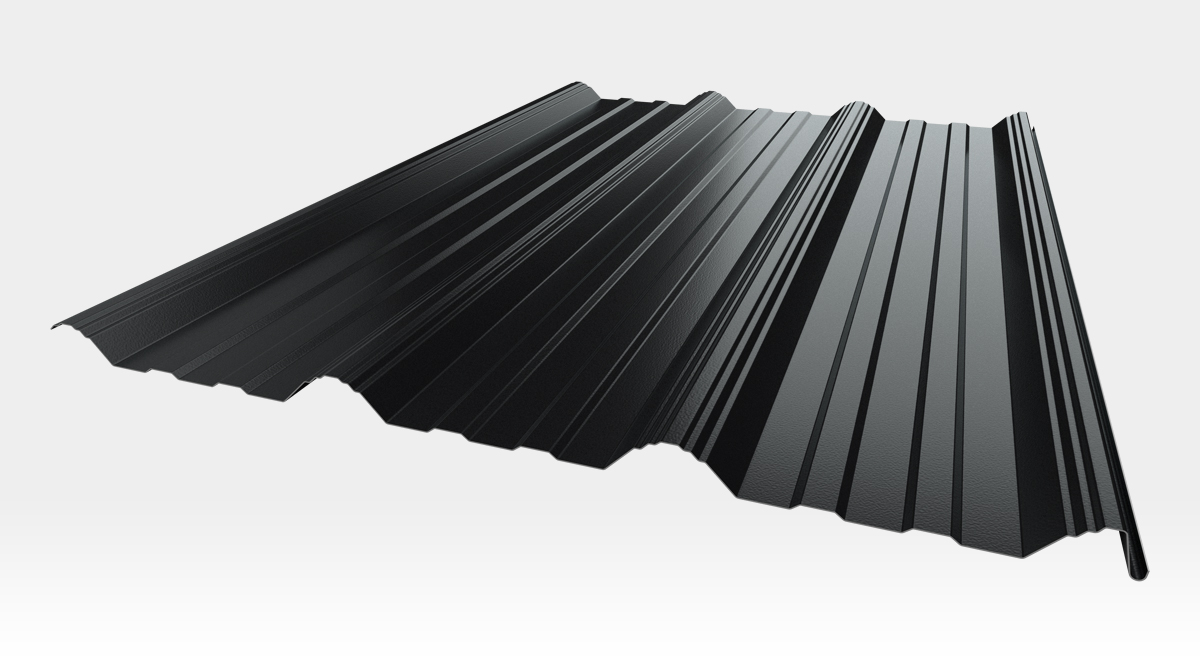

Vacker, stark och ekonomisk profil för tak

En populär profil för beklädnad på tak med stora regelavstånd. Borga Super 40 är en modern och estetisk plåtprofil för tak. Den unika formen ger denna plåt en oöverträffad kombination av ekonomi och bärighet. Viktiga parametrar som gåbarhet och vattenavledningskapacitet är betydligt bättre än traditionella profiler, vilket ger Super 40 ett brett användningsområde. Profilen har ett spår längs ena kanten som förhindrar regnvatten att tränga in genom sidoöverlappen.

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50. Mer information finns i produktens prestandadeklaration.

Tillgängliga tjocklekar: 0,5 mm / 0,6 mm

Välj plåt med kondensskydd

För att förhindra att kondensdroppar bildas under taket i oisolerade byggnader, rekommenderas kondensskyddsmembranet Borga Dropstop till plåtens undersida.

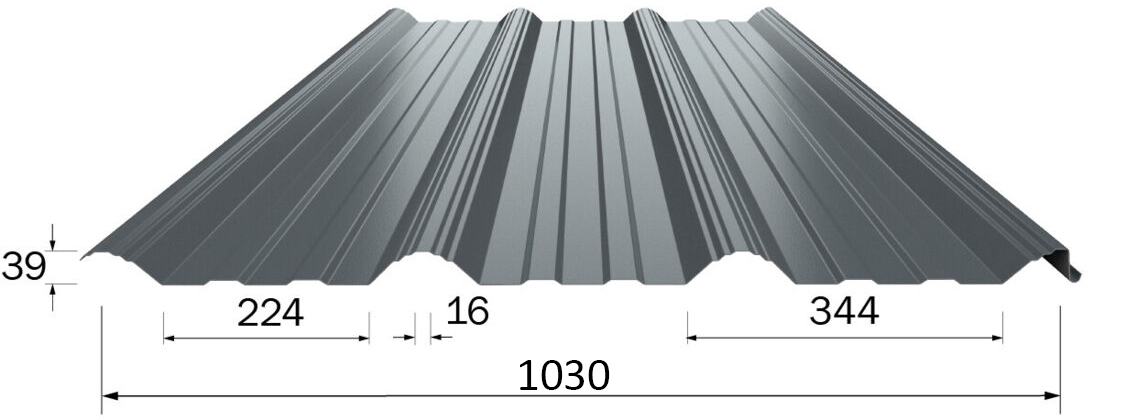

Profildata

Nominell tjocklek (tnom)			0.5	0.6
Tjocklek vid beräkning	tber	mm	0.441	0.538
Massa	m	kg/m2	4.5	5.3
Sträckgräns	fty	N/mm2	250	280
Höjd		mm	39	39
Täckbredd		mm	1030	1030
Min. längd		mm	500	500
Max. längd		mm	9000	10000

Dimensioneringsvärden enligt Eurocode			0.5	0.6
Upplagsreaktion vid ändupplag	Rd	kN/m	1.15	1.89
Upplagsreaktion vid 50 mm upplagsbredd	Rd	kN/m	3.93	6.34
Upplagsreaktion vid 100 mm upplagsbredd	Rd	kN/m	5.16	8.26
Skjuvbucklingskapacitet, fläns	Vf	kN/m	5.5	9
Skjuvbucklingskapacitet, liv	Vw	kN/m	50.7	77.7
Skjuvbucklingskapacitet, globalt	L2Vgd	kN/m	47.7	64.2
Moment, positiv tryckpåverkan	Md	kNm/m	0.728	0.887
Tröghetsmoment positiv tryckpåverkan	Idef	mm4/mm	83.7	102.1
Moment, negativ tryckpåverkan	Md	kNm/m	0.696	0.869
Tröghetsmoment negativ tryckpåverkan	Idef	mm4/mm	75.5	97.5
Mekaniskt motstånd (spännvidd vid punktlast om 1,2 kN)	P	mm	1300	1600

Gåbarhet (c:c) beräknad vid en personvikt om 100 kg (m)		0.5	0.6
2-fack, taklutning <14°, infäst		1.97	2.38
>2-fack, taklutning <14°, infäst		2.34	2.82
‘		1.60	1.93

Miljöprestanda

Byggvaru- bedömningen	SundaHus Miljödata	Miljöbyggnad Guld	Exemplarisk nivå

Kulörer

Standard

Vit 9106

Ljusgrå 7035

Silver 9006

Mörkgrå 0087

Svart 9005

Beige 1015

Gul 0453

Ljusgrön 6011

Grön 0510

Ljusblå 5015

Klarblå 5005

Tegelröd 8004

Röd 0302

Mörkröd 3009

Brun 8017

Premium

New York Silver

Dubai white

Moscow grey

New York black

Moscow red

Dubai blue

Tokyo violet

Relaterade dokument

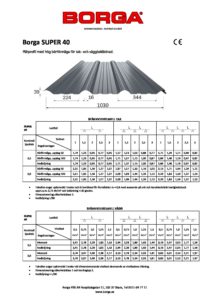

• Spännviddstabell takprofiler
• Infästningsinstruktion
• Prestandadeklarationer tak- och väggplåt
• Byggvarudeklaration takplåt

Referenser, Super 40

Ridhus, Pukaberg

Ridhus, Arboga

Industrihotell, Fjärås
