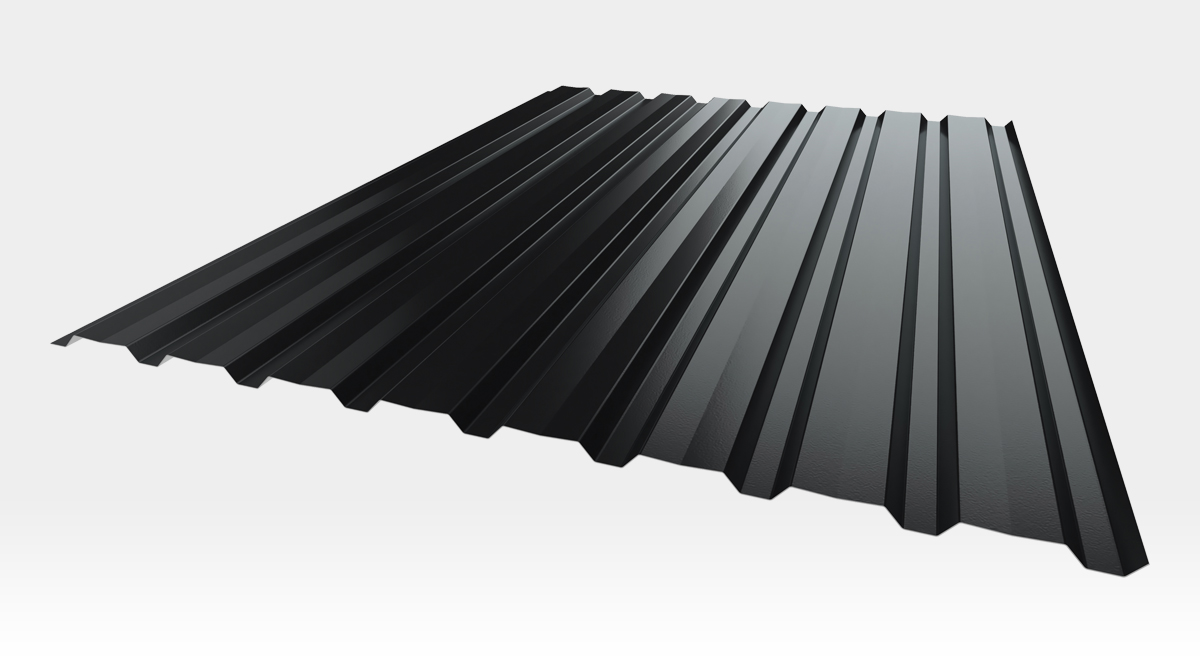

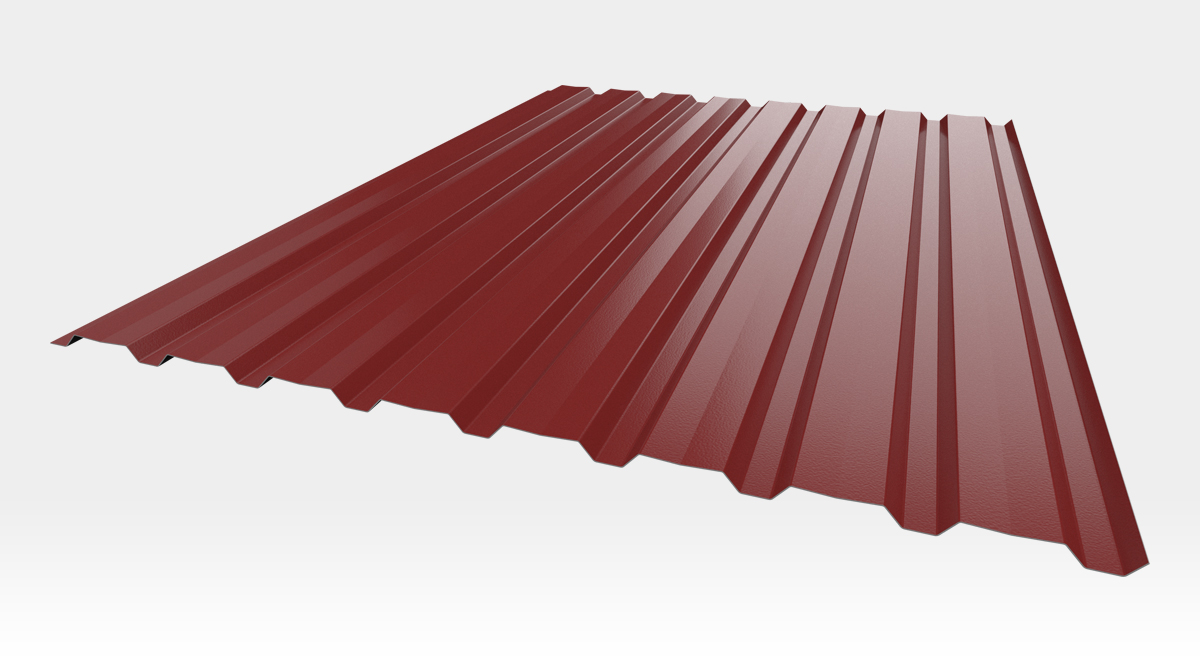

Borga VVP 18

Väggplåt

Vacker profil för stora byggnader.

Kan monteras både stående och liggande. Borga VVP 18 används vanligen för väggbeklädnad på större bostadshus och kommersiella byggnader. Den innovativa profilen ger fasaden ett levande, klassiskt och tidlöst utseende. Plåten har stor täckbredd vilket gör den till ett ekonomiskt alternativ för både fasadrenoveringar som nyproduktion.

Stålkärnan är täckt med ett passiveringslager, grundfärg och ytskikt av polyestertyp P30, P50 eller MAT.

Alla våra plåtprofiler tillverkas av högkvalitativ stålplåt DX51, kallvalsad och varmförzinkad på båda sidor med ett zinklagerskikt om 275 g/m2, enligt EN 10346 och EN 10143.

Tillgängliga tjocklekar: 0,5 mm / 0,6 mm

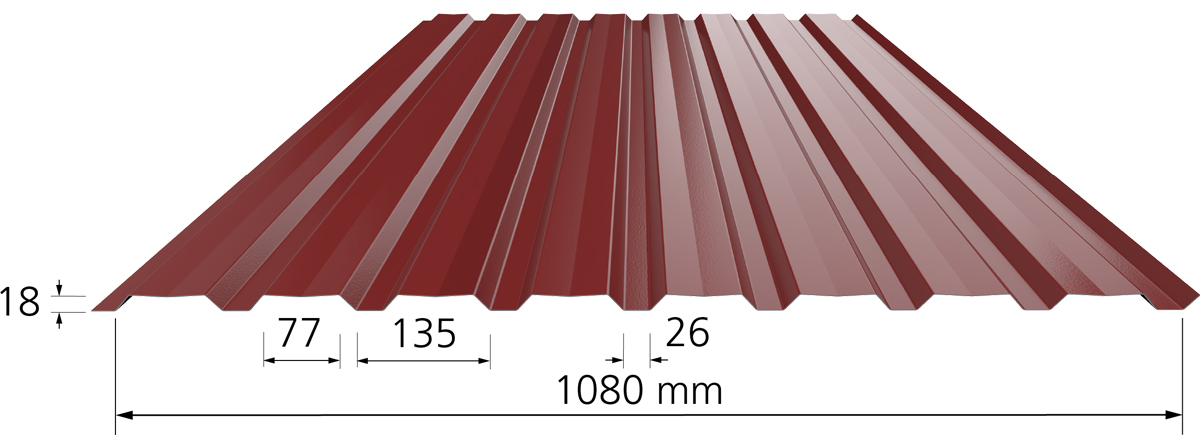

PROFILDATA VVP 18

Nominell tjocklek tnom mm 0,5 0,6
Tjocklek vid beräkning tber mm 0,441 0,538
Massa m kg/m2 4,4 5,2
Sträckgräns fty N/mm2 250 250
Höjd mm 18 18
Täckbredd mm 1060 1060
Min. längd mm 500 500
Max. längd mm 9000 10000



Dimensioneringsvärden enligt Eurocode
Upplagsreaktion vid ändupplag Rd kN/m 3,45 5,06
Upplagsreaktion vid 50 mm upplagsbredd Rd kN/m 11,80 16,98
Upplagsreaktion vid 100 mm upplagsbredd Rd kN/m 15,50 22,12
Skjuvbucklingskapacitet, fläns Vf kN/m 23,0 29,6
Skjuvbucklingskapacitet, liv Vw kN/m 63,7 77,7
Skjuvbucklingskapacitet, globalt L2Vgd kN/m 18,1 24,4
Moment, positiv tryckpåverkan Md kNm/m 0,422 0,561
Tröghetsmoment positiv tryckpåverkan Idef mm4/mm 15,7 20,3
Moment, negativ tryckpåverkan Md kNm/m 0,452 0,583
Tröghetsmoment negativ tryckpåverkan Idef mm4/mm 21,2 27,1



Gåbarhet (c:c) beräknad vid en personvikt om 100 kg, 2-fack, taklutning <14°, infäst m 0,41 0,49
Gåbarhet (c:c) beräknad vid en personvikt om 100 kg, >2-fack, taklutning <14°, infäst m 0,48 0,58
Gåbarhet (c:c) beräknad vid en personvikt om 100 kg, 2-fack, taklutning <14°, ej infäst m 0,33 0,40
