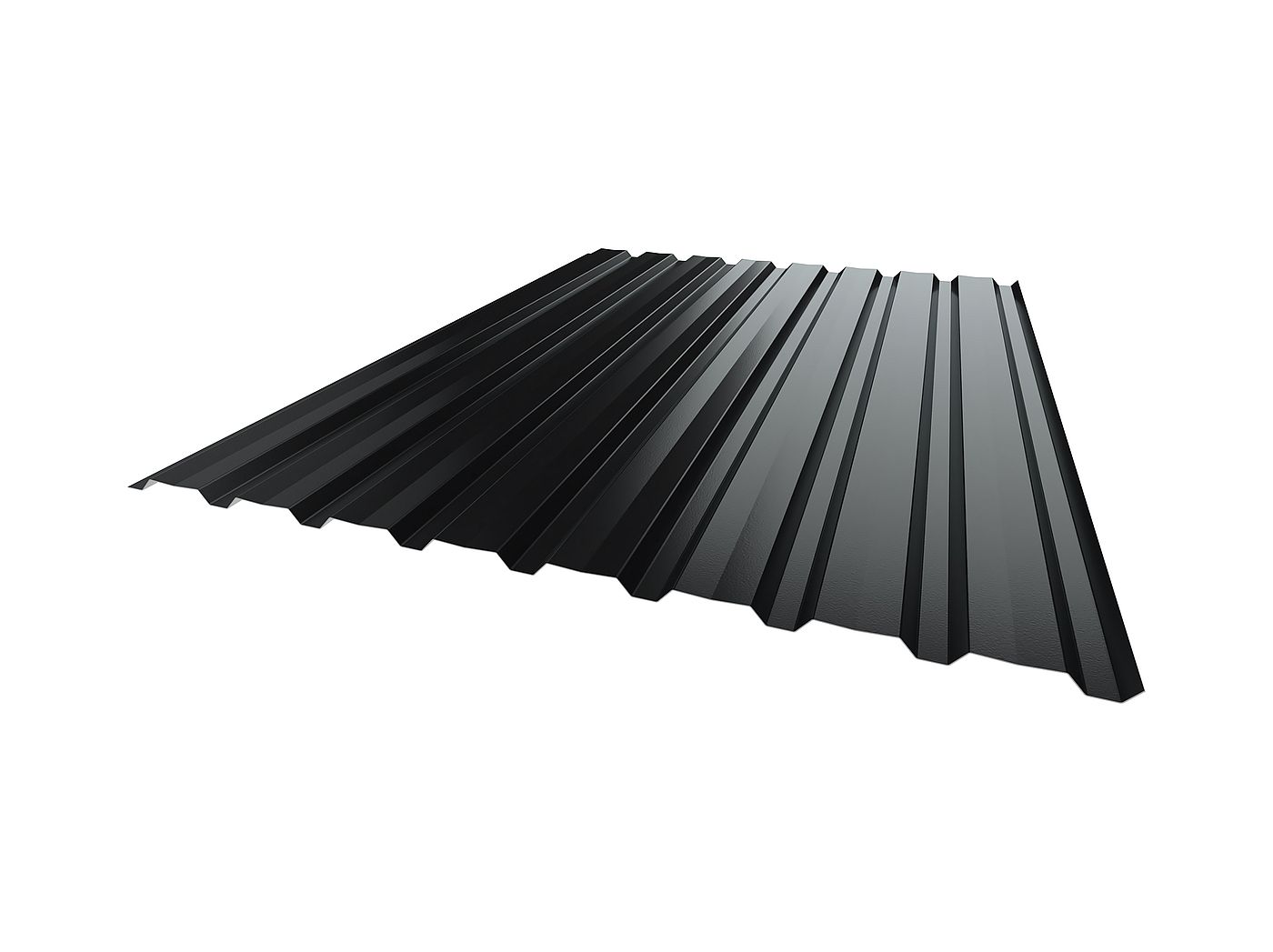

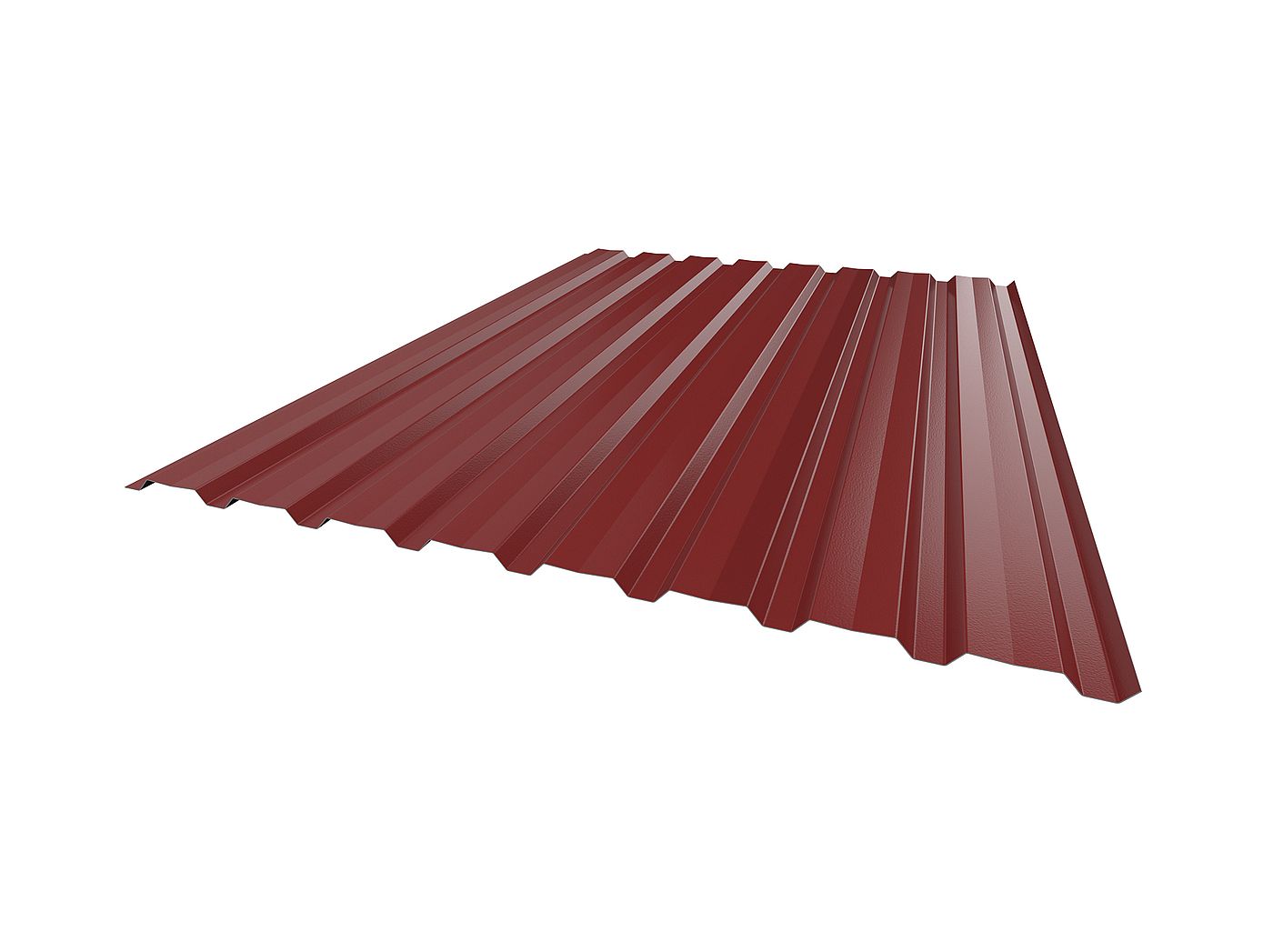

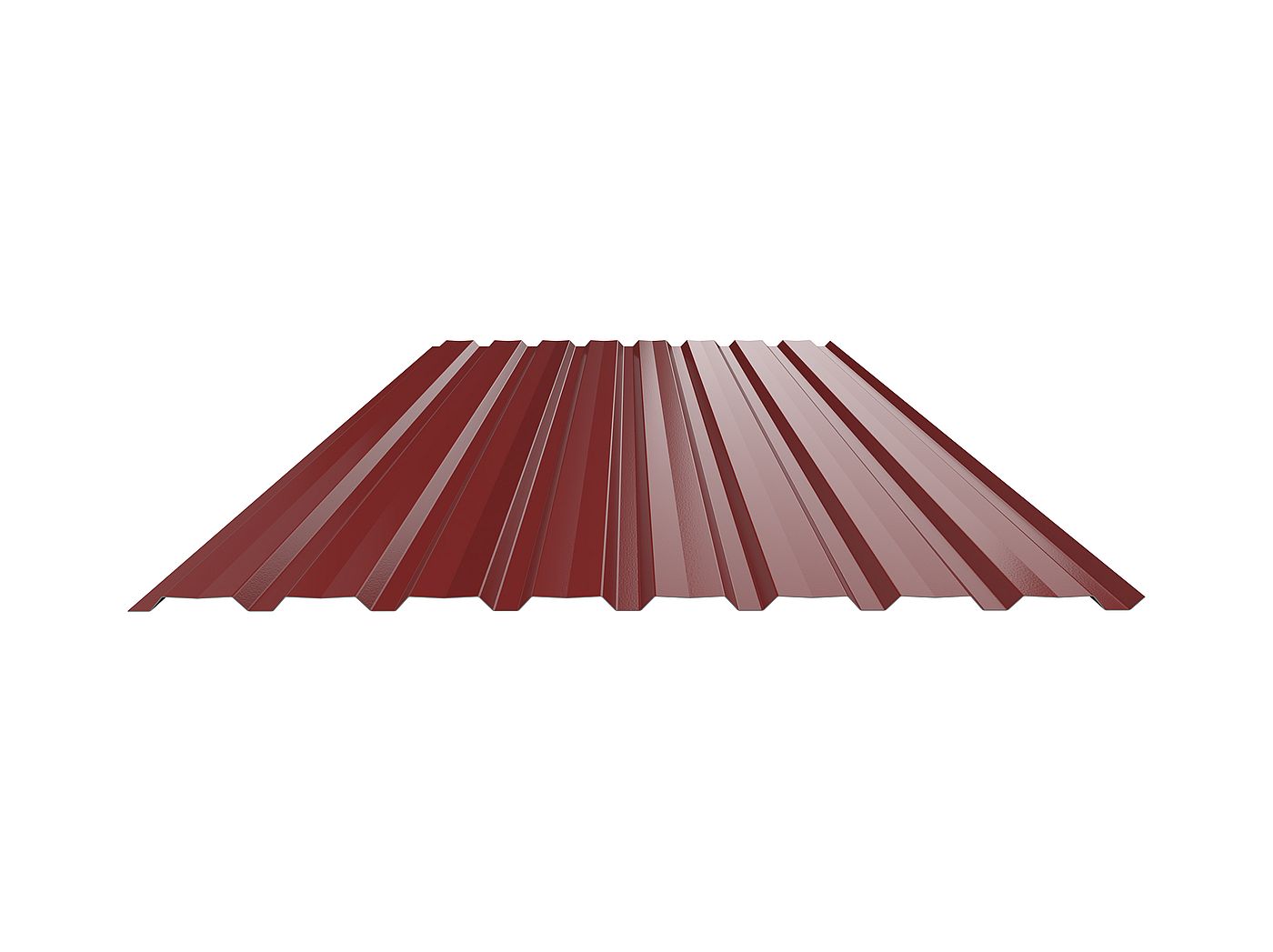

VVP 18 - en vacker profil för stora byggnader

Name: VVP 18
SKU: 307623
Availability: InStock

Vägg

Borga VVP 18 används vanligen för väggbeklädnad på större bostadshus och kommersiella byggnader. Den innovativa profilen ger fasaden ett levande, klassiskt och tidlöst utseende.

Beskrivning

Vacker profil för stora byggnader

Kan monteras både stående och liggande. Borga VVP 18 används vanligen för väggbeklädnad på större bostadshus och kommersiella byggnader. Den innovativa profilen ger fasaden ett levande, klassiskt och tidlöst utseende. Plåten har stor täckbredd vilket gör den till ett ekonomiskt alternativ för både fasadrenoveringar som nyproduktion.

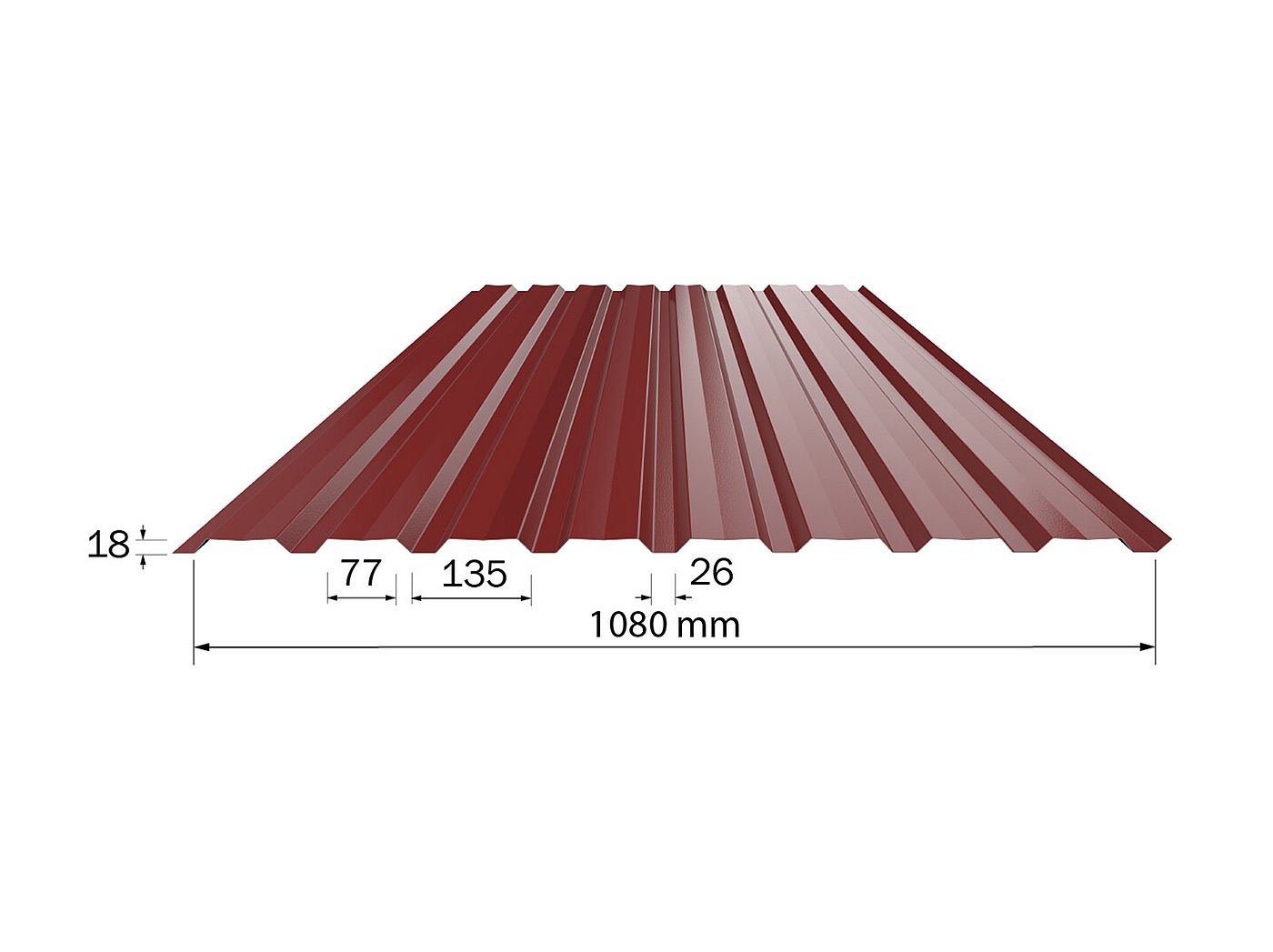

Profildata

Nominell tjocklek (t_nom)			0.5	0.6
Tjocklek vid beräkning	t_ber	mm	0,441	0,538
Massa	m	kg/m²	4,4	5,2
Sträckgräns	f_ty	N/mm²	250	250
Höjd		mm	18	18
Täckbredd		mm	1080	1080
Min. längd		mm	500	500
Max. längd		mm	9000	10000

Dimensioneringsvärden enligt Eurocode			0.5	0.6
Upplagsreaktion vid ändupplag	R_d	kN/m	3,45	5,06
Upplagsreaktion vid 50 mm upplagsbredd	R_d	kN/m	11,80	16,98
Upplagsreaktion vid 100 mm upplagsbredd	R_d	kN/m	15,50	22,12
Skjuvbucklingskapacitet, fläns	V_f	kN/m	23,0	29,6
Skjuvbucklingskapacitet, liv	V_w	kN/m	63,7	77,7
Skjuvbucklingskapacitet, globalt	L²V_gd	kN/m	18,1	24,4
Moment, positiv tryckpåverkan	M_d	kNm/m	0,422	0,561
Tröghetsmoment positiv tryckpåverkan	I_def	mm⁴/mm	15,7	20,3
Moment, negativ tryckpåverkan	M_d	kNm/m	0,452	0,583
Tröghetsmoment negativ tryckpåverkan	I_def	mm⁴/mm	21,2	27,1

Plåt med garanterat lång teknisk livslängd

Vi köper in materialet från ledande, etablerade stålproducenter och kan garantera en god teknisk och estetisk livslängd. Plåten tillverkas av högkvalitativt, kallvalsat konstruktionsstål som är varmgalvaniserat på båda sidor, täckt med ett passiveringslager, grundfärg och ytskikt av polyester enligt färgsystem P30 eller P50.

Miljöprestanda


Byggvaru- bedömningen	SundaHus Miljödata	Miljöbyggnad Guld	Exemplarisk nivå

Relaterade dokument

Underhållsinstruktion Byggplåt

Borga-Underhallsinstruktion-Byggplat.pdf

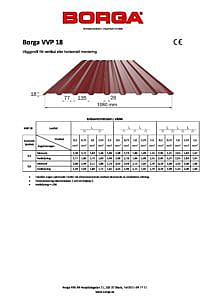

Spännviddstabell väggprofil

Spannviddstabell-Vaggprofil-VVP18.pdf

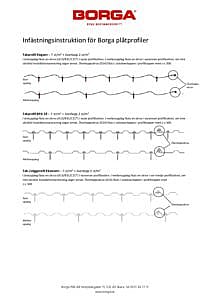

Infästningsinstruktion

Infastningsinstruktion-Borga-Platprofiler.pdf

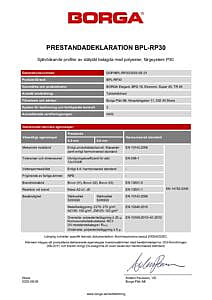

Prestandadeklarationer tak- och väggplåt

DOP-Tak-Vaggplat-EN-14782.pdf
Byggvarudeklaration väggplåt och beslag

Borga-eBVD-Vaggplat-beslag-354683120-4-print-1.pdf

Ytterligare information

Produkttyp	Vägg
Tjocklek	0.5, 0.6
Kulör	Beige 1015, Grön 0510, Gul 0453, Klarblå 5010, Ljusgrå 7035, Mörkgrå 0087, Mörkröd 3009, Röd 0302, Silver 9006, Svart 9005, Tegelröd 8004, Vit 9106
