Lättbalk av stål för takåsar och väggreglar
Lättbalken finns som standardiserad Z- och C-profil, eller som specialprofil tillverkad efter dina önskemål. För-stansade hål kan fås som tillval och ger möjlighet till en exakt och snabb montering. Att köpa lättbalk från Borga innebär:
- En prisvärd och beständig lösning
- Måttanpassade längder
- Enkel montering med för-stansade hål (tillval)

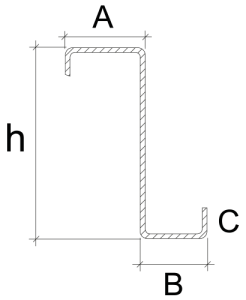

Z-profilen kan användas både som takås och väggregel. Profilen är särskilt utvecklad för montering med överlapp, i dubbla sektioner. Vid belastningsfall där endast en av flänsarna stadgas, används nästan uteslutande Z-profil.
C-profilen används vanligtvis som väggregel eller när överlapp inte krävs. Profilen fungerar också bra som avslut mot fönster och portar mm.
Special-profiler tillverkas på förfrågan och enligt kunds specifikation, exempelvis S-profil.
Måttdata:
| Profil | Höjd h (mm) |
A (mm) |
B (mm) |
Tjocklek (mm) |
C (mm) |
Vikt (kg/m) |
Wx (cm3) |
Ix (mm4) |
| Z 120
C120 |
120 | 59 (Z)
50 (C) |
52 (Z)
50 (C) |
1,0 | 14 | 1,94 | 7,42 | 47,70 |
| 1,2 | 14 | 2,41 | 10,42 | 63,50 | ||||
| 1,5 | 15 | 2,89 | 13,07 | 80,60 | ||||
| 2,0 | 18 | 3,90 | 17,19 | 106,00 | ||||
| 2,5 | 19 | 4,79 | 21,31 | 131,40 | ||||
| Z 150
C150 |
150 | 59 (Z)
50 (C) |
52 (Z)
50 (C) |
1,0 | 14 | 2,18 | 9,57 | 78,60 |
| 1,2 | 14 | 2,70 | 13,44 | 105,00 | ||||
| 1,5 | 15 | 3,24 | 17,77 | 134,00 | ||||
| 2,0 | 18 | 4,39 | 23,29 | 179,00 | ||||
| 2,5 | 19 | 5,37 | 28,95 | 222,50 | ||||
| Z 200
C200 |
200 | 59 (Z)
50 (C) |
52 (Z)
50 (C) |
1,0 | 12 | 2,54 | 13,02 | 146,00 |
| 1,2 | 12 | 3,14 | 18,35 | 197,30 | ||||
| 1,5 | 13 | 3,78 | 24,51 | 253,70 | ||||
| 2,0 | 16 | 5,02 | 34,53 | 345,70 | ||||
| 2,5 | 17 | 6,26 | 42,69 | 436,00 |
*Förstansade hål finns som tillval
Materialspecifikation:
Kallvalsat stål: SUB 350 ASTM A 446 (grade D) SS142122-10
Sträckgräns: 350 MPa
Brottgräns: 420 MPa
Zinkklass: G90 enligt ASTM A 525-71 motsvarande ett lager på 25 μm
